 　　真空爐加熱區的熱場分析

　　加熱區是真空爐的核心部分,加熱區設計是否合理直接影響著真空爐的使用性能及其運營成本。運用有限元仿真對典型真空爐加熱區的熱場進行分析,并通過實驗數據,進一步驗證真空爐加熱區的設計合理性,掌握了其溫場的實際溫度分布情況,為今后設計類似爐型的真空爐加熱區提供重要參考依據。

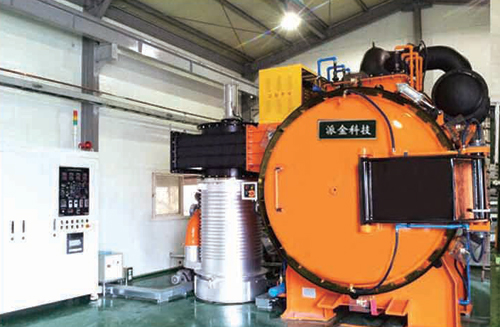

　　真空爐按真空度分低真空(1×10-1 Pa)、高真空(1×10-2~1×10-4 Pa)、超高真空(1×10-4 Pa~);按工作溫度分低溫爐(~650℃)、中溫爐(650℃~1 000℃)、高溫爐(1 000℃及以上);按照加熱方式分為外熱式真空爐和內熱式真空爐。外熱式真空爐傳熱效率低、加熱緩慢、熱損失大、控溫困難。內熱式真空爐可實現快速加熱和冷卻,使用溫度高,可實現大型化,便于連續作業,自動化控制程度高,生產效率高。近十幾年來,內熱式真空爐迅速發展,已經成為當前真空爐的主流爐型。而內熱式真空爐的設計,加熱區是其核心部分,加熱區設計是否合理直接影響到爐子的使用Jun.2014(總第232期)性能及其運營成本。加熱區設計大了,會增加設備成本,降低利潤,同時也會增加用戶能耗。加熱區設計小了,會減小設備使用空間,降低生產效率。本文通過對真空爐加熱區的分析,掌握其溫場的實際分布情況,在降低設備成本,提高生產使用率的基礎上,對真空爐加熱區進一步優化設計。
