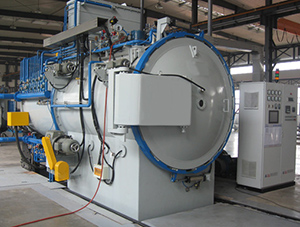

　　真空熱處理爐的冷卻系統和封閉式冷卻器中國船舶總公司７１１研究所俞純民隨著工業的發展，熱處理在機械制造工藝中的重要性也越來越被人們重視，真空熱處理有其獨特的優越性．目前國內外發展較快，應用日益廣泛，但其真空熱處理爐的冷卻系統卻被忽視，因冷卻系統的原因而影響真空熱處理爐的正常使用，直至停產也時有發生。近幾年我們參考了國外有關技術資料，設計了封閉式冷卻塔（器），它是利用蒸發和傳熱原理來達到冷卻目的，被冷卻水（即真空爐所需冷卻水）在蛇形盤管內流動，在其蛇形管外，噴淋水珠，使蛇形管外壁形成水膜，該水膜包裹著蛇形盤管，再用具有一定壓頭和一定風量的風機鼓風或抽風，強行通過蛇形盤管縫隙，從而把蛇形盤管內的熱量帶走。并通過蛇形盤管，管壁傳熱交換，達到被冷卻水冷卻目的。該封閉式冷卻器是真空部處理冷卻系統中主要冷卻設備．真空熱處理爐在淬火時所產生的熱量都是靠該封閉式冷卻器把大量熱量帶走．真空熱處理爐的冷卻系統由下列設備組成：１．封閉式冷卻器；２．電器控制柜；３．水質調質器；４．貯水槽；５．循環水泵；６．應急電磁伐；７．真空熱處理爐或用冷卻設備．
