高溫不銹鋼真空釬焊爐
PJ-GQ系列真空釬焊爐是一種非常成熟和完善的真空熱處理設備，其出色的性能和獨特的設計為應用提供廣泛空間，主要用途；不銹鋼，高溫合金，有色金屬，硬性合金及異形非標件的真空釬焊工藝。
分享商品：
銷售電話：15318905266

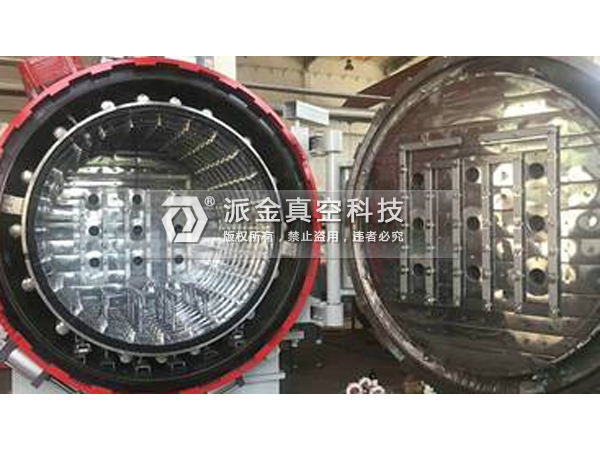

高溫不銹鋼真空釬焊爐
產品名稱：高溫不銹鋼真空釬焊爐
Name: Vacuum Brazing Stainless Steel Furnace for High Temperature
規格：詳見技術參數 /Specifications: Refer to technical parameters for details
用途/Use:
PJ-GQ系列真空釬焊爐是一種非常成熟和完善的真空熱處理設備，其出色的性能和獨特的設計為應用提供廣泛空間，主要用途；不銹鋼，高溫合金，有色金屬，硬性合金及異形非標件的真空釬焊工藝。
Type PJ-GQ series vacuum brazing furnace is a very mature and perfect vacuum heat treatment equipment, its excellent performance and unique design provide a wide range of applications, the main uses; stainless steel, superalloys, non-ferrous metals, hard alloys and special-shaped non-standard parts of vacuum brazing technology。
特點/Characteristics:
★ 精確工藝控制獲得始終如一的產品重現性
Accurate process control achieves consistent product reproducibility
★ 合理空間模塊化標準設計
Rational spatial modularity standard design.
★ 大面積換熱器，內外循環風機具有一定的淬火功能
Large area heat exchanger, internal and external circulation fan has certain quenching function.
★ 真空分壓/多區控溫功能
Vacuum partial pressure / multi-area temperature control function
★ 真空冷凝捕集器減少機組污染
Reduction of Unit pollution by vacuum Coagulation Collector
★ 可靠料車轉移系統
Reliable material vehicle transfer system
配置選擇/Configure select:
|
爐型結構： Furnace structure: |
單室臥式 //Single, horizontal room 單室立式 /single,vertical chamber 可設計流水線組合，多臺燒結爐共用一套真空系統，爐外運輸系統 Can be designed assembly line combination, multiple sintering furnaces share a set of vacuum system, out-of-furnace transportation syst |
||
|
爐門開啟方式： Furnace door opening mode： |
回轉式 Rotary |
平開式 Flat type |
|
|
爐膽 /Flue： 石墨加熱元件與石墨氈復合屏合成結構 Synthesis structure of Graphite heating element and Graphite felt Composite screen 鉬加熱元件與金屬隔熱屏合成結構 Composite structure of Molybdate heating element and Metal Insulation screen |
|||
|
真空泵組和真空計； Vacuum pump set and vacuum gauge： |
進口 Imported |
高品質國產 High quality Made in |
|
|
真空度： Vacuum degree： |
高真空 High vacuum |
中真空 medium vacuum |
|
|
PLC: |
西門子 siemens |
歐姆龍 OMRON |
三菱 Mitsubishi |
|
溫控儀表 Thermostat meter： |
歐陸 EUROTHERM |
導電 Electric conduction |
|
|
熱電偶 : Thermocouple： |
S分度號 S fraction number |
||
|
記錄儀 : Grapher : |
有紙記錄儀 Paper recorder |
無紙記錄儀 Paperless recorder |
|
|
人機界面: Human-computer interface |
模擬屏 Analog screen |
計算機觸摸屏 Computer touch screen |
|
|
電器元件 Electrical component： |
高品質國產 High quality Made in |
施耐德 Schneider |
西門子 Siemens |
產品 規格/ Specifications：
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
以下參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement.
|
參數/型號 Parameter/ Model |
PJ-GQ557 |
PJ-GQ669 |
PJ-GQ7711 |
PJ-GQ8812 |
PJ-GQ9916 |
|
有效熱區W×H×L Effective hot zone |
500×500×700 |
600×600×900 |
700×700×1100 |
800×800×1200 |
900×900×1600 |
|
裝載重量 （KG） Load weight |
300 |
500 |
1200 |
2000 |
|
|
最高溫度 （℃） Max.temprature |
1350 |
1350 |
1350 |
1350 |
1350 |
|
爐溫均勻性 （℃） Furnace temperature uniformity |
±5 |
±5 |
±5 |
±5 |
±5 |
|
真空度 （Pa） Vacuum degree |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
|
壓升率 （Pa） Pressure rise rate |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
適用介質 Applicable medium |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
|
氣冷壓強 （bar） Air cooling pressure |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
冷卻工藝 Cooling process |
真空/分壓/微壓/正壓 Vacuum / partial pressure / micro pressure / positive pressure |
||||
|
冷卻速度 （min） Cooling velocity |
1000 |
||||
